石金精機の商品
SISねじ転造ヘッドラインナップ

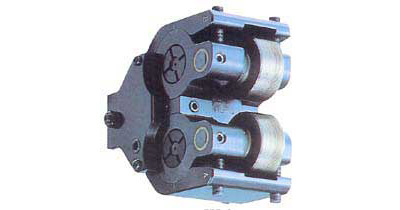

ＮＣ旋盤用 NTR 16-NC,20-NC,28-NC
水溶性切削油剤中でねじの転造加工ができるように、ねじ転造ロールとロール軸の潤滑をグリースで行なうようにしたものです。形状寸法などは標準形のNTRと同じです。
| 形式 | 転造できるねじの寸法範囲 外径 | 転造できるねじの寸法範囲 長さ |
|---|---|---|
| NTR 16 | MAX 16 | MAX 15.5 |
| NTR 20 | 20 | 21.5 |
| NTR 28 | 28 | 27 |
転造ねじのピッチが大きい場合、あるいは素材が高張力鋼の場合の最大寸法付近のねじの転造には１ランク上の形式の使用をおすすめいたします。

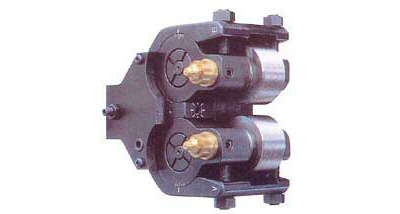

標準形 NTR 16,20,28,36

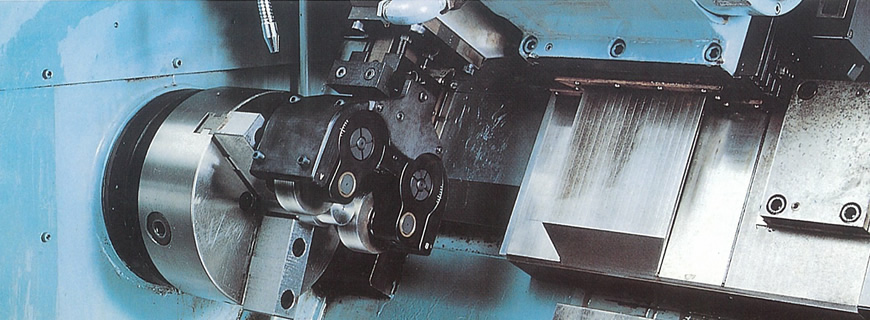

各種旋盤および単能盤のクロススライドに取付けて、素材の軸に対し垂直方向にねじ転造ヘッドを送ることによってねじ加工を行ないます。多種類のねじに対応できる汎用タイプです。
| 形式 | 転造できるねじの寸法範囲 外径 | 転造できるねじの寸法範囲 長さ |
|---|---|---|
| NTR 16 | MAX 16 | MAX 15.5 |
| NTR 20 | 20 | 21.5 |
| NTR 28 | 28 | 27 |
| NTR 36 | 36 | 27 |
転造ねじのピッチが大きい場合、あるいは素材が高張力鋼の場合の最大寸法付近のねじの転造には１ランク上の形式の使用をおすすめいたします。

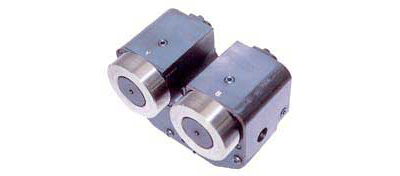

オープン形 OTRシリーズ
ねじ転造ロールが本体端面から突き出ているため、小径のねじでも曲げずに素材をチャッキングしているきわまでねじ加工ができます。また、異形のねじ部品でも転造ヘッド本体と干渉せず加工することが可能です。
標準形（オープン形） OTR 20,28
| 形式 | N | N' |
|---|---|---|
| OTR20-35 | 35 | 35±2 |
| OTR20-37 | 37 | 37±2 |
| OTR20-39 | 28 | 39±2 |
NC旋盤用（オープン形） OTR28-NC
| 形式 | N | N' |
|---|---|---|
| OTR20-35 | 35 | 35±2 |
| OTR20-37 | 37 | 37±2 |
| OTR20-39 | 28 | 39±2 |
ご注文の際のお願い
SISねじ転造ヘッドをご照会の際には、下記の項目についてご指示ください。

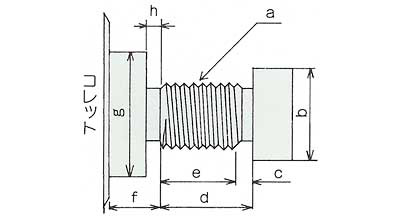

工作物形状
a-ねじの呼び、等級
b-工作物のショルダー径
c-完全ねじ山までの逃げ
d-工作物ショルダー径までの長さ
e-ねじの長さ
f-コレット面からねじ端面までの長さ
g-素材径（六角棒では対角距離）
h-突き切り代
その他-素材の材質
使用工作機械
名称、形式
主軸回転数（MAX,MIN）
送り（MAX,MIN）
SISねじ転造ヘッドを取付ける位置及び 法についてのご希望をお知らせください。
使用切削油剤
不水溶性 または 水溶性

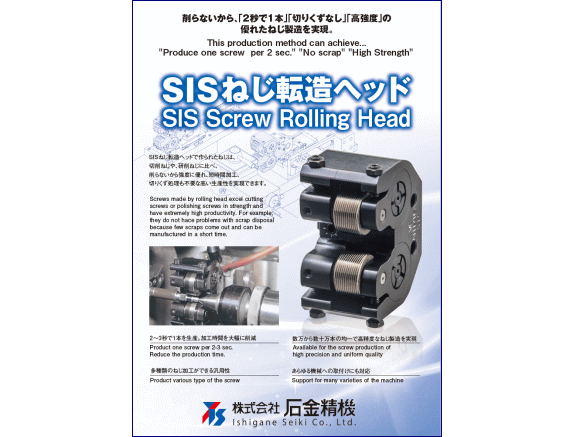

SISねじ転造ヘッドカタログ
なお、弊社のSISねじ転造ヘッドのカタログをPDFにて配布しております。
下記よりダウンロードできます。
カタログをPDFにてダウンロードできます。
SISねじ転造ヘッドのダウンロードはこちらから
[ねじ転造ヘッドカタログ PDF:2MB]
商品に関するお問合せ
SISねじ転造ヘッドに関するお問合せは、下記までお気軽にお問い合わせください。
